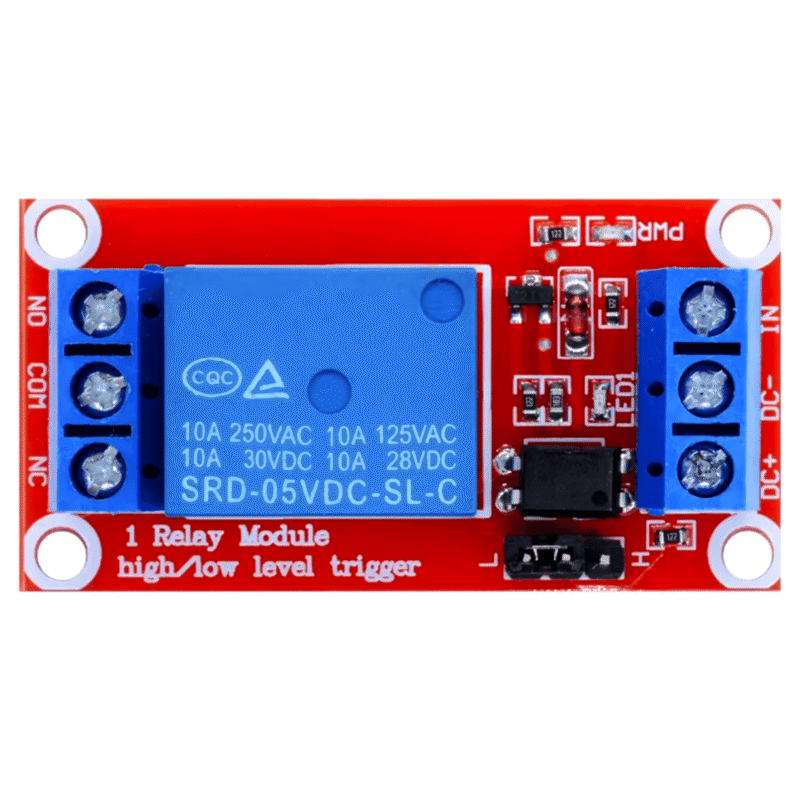

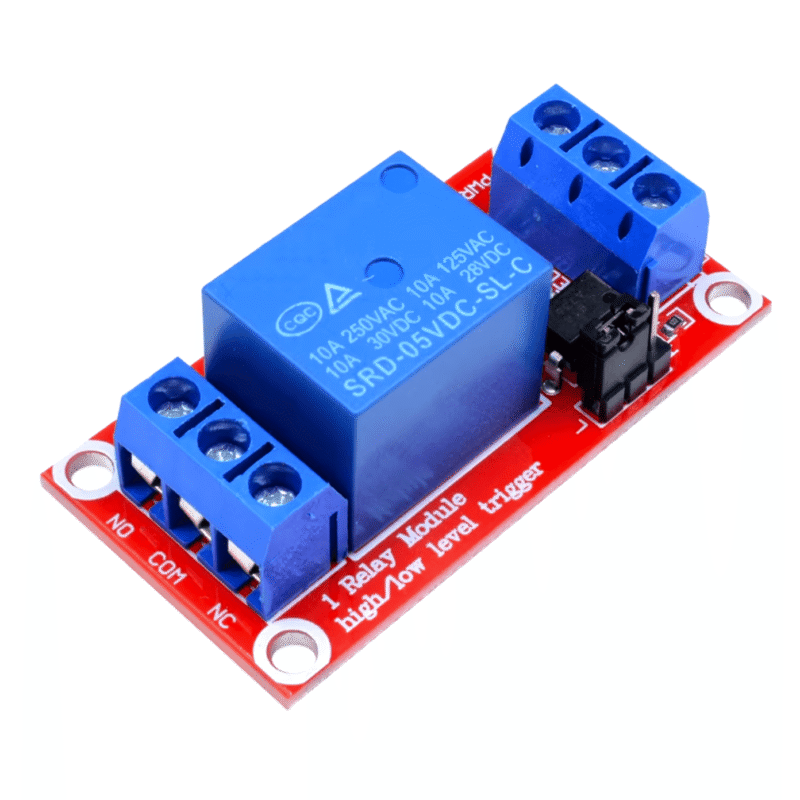

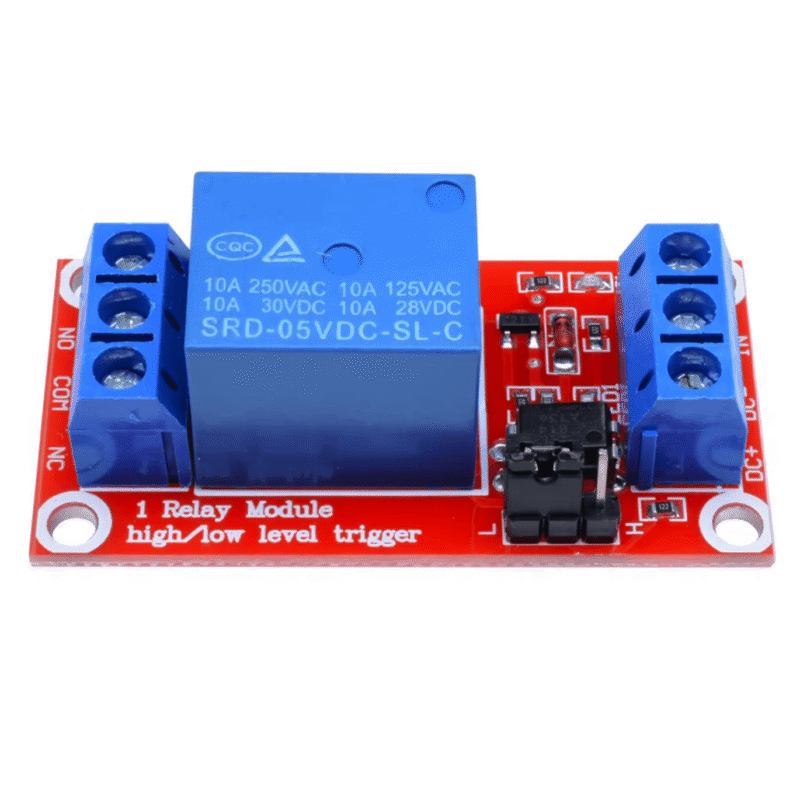

El Módulo Relé de 1 Canal con Optoacoplador es una solución versátil diseñada para el control de dispositivos eléctricos de alta carga, como lámparas, motores y electrodomésticos. Su diseño incorpora un optoacoplador SMD para un aislamiento seguro y confiable, protegiendo tus sistemas de control de interferencias eléctricas. Este módulo soporta cargas de hasta 250V/10A en corriente alterna y 30V/10A en corriente continua, siendo ideal para proyectos de automatización, domótica y prototipos electrónicos. Además, cuenta con indicadores LED de estado y alimentación, ofreciendo un uso intuitivo y práctico.
Cada canal posee aislamiento eléctrico por medio de un optoacoplador y un led indicador de estado. Su diseño facilita el trabajo con Arduino, al igual que con muchos otros sistemas como Raspberry Pi, ESP8266 (NodeMCU y Wemos), Teensy y Pic. Para la programación de Arduino y Relays se recomienda el uso de timers con la función «millis()» y de esa forma no utilizar la función «delay» que impide que el sistema continúe trabajando mientras se activa/desactiva un relay.
Este modulo Relay con el Jumper en «H» activa la salida normalmente abierta (NO: Normally Open) al recibir un «1» lógico (5 Voltios) y desactiva la salida con un «0» lógico (0 voltios o GND) y con el Jumper en «L» activa la salida normalmente abierta (NO: Normally Open) al recibir un «0» lógico (0 Voltios) y desactiva la salida con un «1» lógico (5 voltios).
Especificaciones técnicas
- Voltaje de Operación: 5V DC
- Señal de Control: TTL (3.3V o 5V)
- Nº de Relays (canales): 1 CH
- Modelo Relay: SRD-05VDC-SL-C/JQC-3FF-S-Z
- Capacidad máx: 10A/250VAC, 10A/30VDC
- Corriente máx: 10A (NO), 5A (NC)
- Tiempo de acción: 10 ms / 5 ms
- Seccionador de tipo de entrada
- Entradas Optoacopladas
- Indicadores LED de activación
