Dentro de la gran variedad de proyectos que podemos realizar con Arduino, podemos llegar a desear controlar componentes de alto voltaje o alto amperaje, como bombillas o bombas de agua, los cuales no pueden ser manejados directamente con Arduino. En estos casos es necesario utilizar Relays o Reles, estos dispositivos permiten controlar cargas de alto voltaje con una señal pequeña.

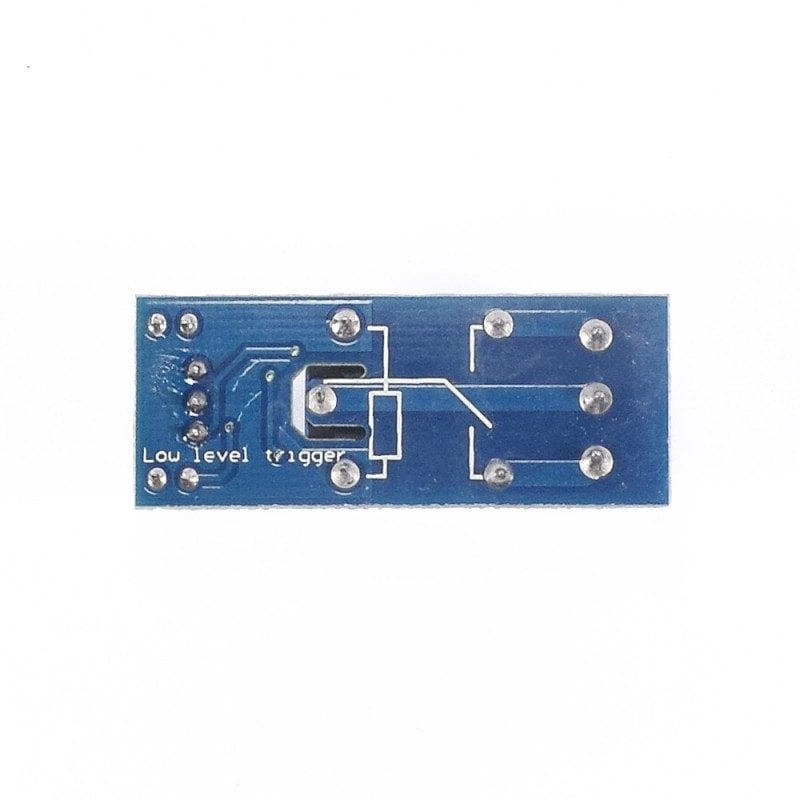

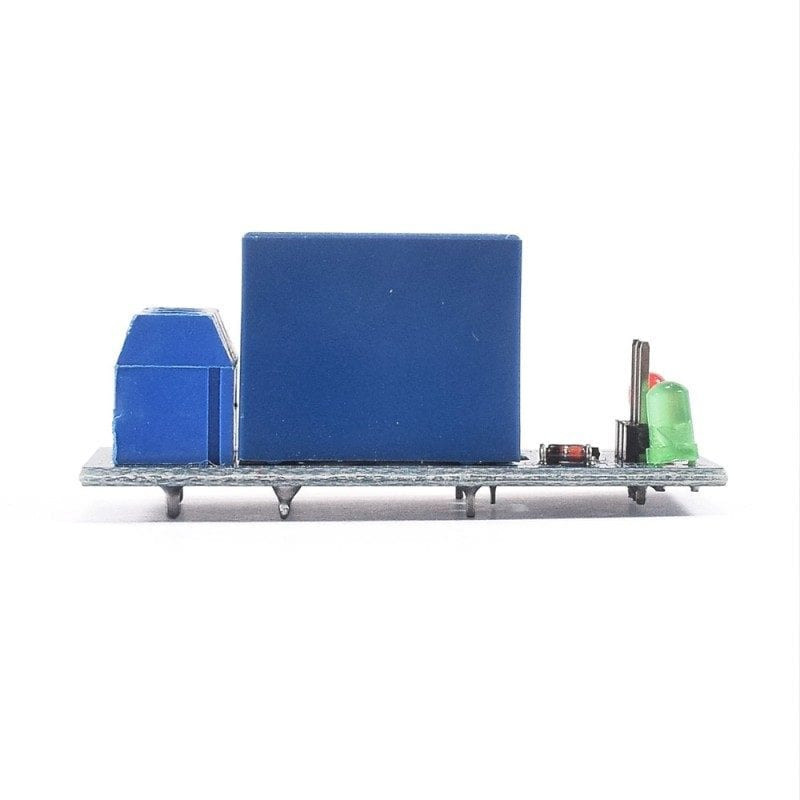

El modulo posee 1 Relay de alta calidad, fabricado por Songle, con capacidad de manejar cargas de hasta 250V/10A. El módulo relay posee un led indicador de alimentación (rojo) y un led indicador de activación (vender). Este modulo a diferencia de los módulos relay de 2 o más canales no posee optoacopladores, en su lugar la activación del relay es mediante un transistor. El diseño del módulo facilita el trabajo con Arduino, al igual que con muchos otros sistemas como Raspberry Pi, ESP8266 (NodeMCU y Wemos), Teensy y Pic. Este modulo Relay activa la salida normalmente abierta (NO: Normally Open) al recibir un «0» lógico (0 Voltios) y desactiva la salida con un «1» lógico (5 voltios). Para la programación del uso de Relays con Arduino se recomienda el uso de timers con la función «millis()» y de esa forma no utilizar la función «delay» que impide que el sistema continúe trabajando mientras se activa/desactiva un relay.
Entre las cargas que se pueden manejar tenemos: bombillas de luz, luminarias, motores AC (220V), motores DC, solenoides, electroválvulas, calentadores de agua y una gran variedad de actuadores más. Se recomienda realizar y verificar las conexiones antes de alimentar el circuito, también es una buena practica proteger el circuito dentro de un case.
NOTA: EL VOLTAJE DE 220V AC ES MUY PELIGROSO! MANEJADO INCORRECTAMENTE PUEDE CAUSAR LA MUERTE! POR ESO DEBEMOS SER MUY CUIDADOSOS AL REALIZAR LAS CONEXIONES.
- Voltaje de Operación: 5V DC
- Señal de Control: TTL (3.3V o 5V)
- Nº de Relays (canales): 1 CH
- Capacidad máx: 10A/250VAC, 10A/30VDC
- Corriente máx: 10A (NO), 5A (NC)
- Tiempo de acción: 10 ms / 5 ms
- Para activar salida NO: 0 Voltios
